Субтон что это ???

О Субтоне CTCSS и коде DSC простыми словами.
#1
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
821 день назад
Система CTCSS (Continuous Tone-Coded Squelch System) — система шумоподавления, кодированная непрерывным тоном или система идентификации сигнала «свой/чужой», предназначенная разделять пользователей, работающих в одном частотном диапазоне, на группы. Пользователи (корреспонденты) из одной группы могут слышать друг друга благодаря идентификационному коду.

В радиостанциях как правило присутствуют два типа кодирования CTCSS и DSC


Субтон (CTCSS) - низкочастотный тональный сигнал, передаваемый рацией. Если на рациях включен шумоподавитель CTCSS, то рация будет открываться на приём, только услышав "свой" субтон.

Код (DSC) - по сути, то же самое, но с использованием не тонального сигнала, а цифрового кода.


Тональный шумоподавитель это присутствие в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости) на частотах ниже 300 Гц.
#2
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
821 день назад
Многие думают что встав на определенную частоту или выбрав канал и что закрывшись на субтон мы зашифровывались и нас не кто не слышит это не так.

К примеру я и мой друг закрывшись субтоном будем слышать только друг друга из общей толпы общающихся на одном канале, остальные нам мешать не будут, но они прекрасно будут слышать нас, только в наш разговор они влезть не смогут.


Как пример наш АтоРадиоКлуб «Дозор», благодаря соответствующему оборудованию мы имеем возможность общаться друг с другом с помощью радиостанций PMR диапазона, мы общаемся на 8 канале PMR на частоте 446.09375 МГц, любой имея рацию щелкнув на 8 канал или выставив частоту восьмого канала ПМР прекрасно слышит нас только вклинится в разговор наш он не может не зная нашего субтона, все кто заходит все кто находится работает, общается на 8 канале ПМР , а может кто то кричит нам, может кто то ругается, мы их не слышим и прекрасно без проблем общаемся между собой.


Простыми словами субтон это звуки точнее низкочастотный сигнал посылаемый непрерывно вместе со словами которые мы передаем в эфир, человеческое ухо их не слышит (67-254 Гц), а рация воспринимает на ура и слыша тон со словами легко отделяя своих, от людей из общей массы ведущих прием и передачу на определенном канале.

Субтон нужен чтобы не слышать переговоры соседних групп.

Закрываясь суб-тоном Приемник радиостанции активизируется только при появлении заданного тона CTCSS, на который она запрограммирована.
Редактировалось: 1 раз (Последний: 15 февраля 2017 в 01:49)
#3
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
821 день назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

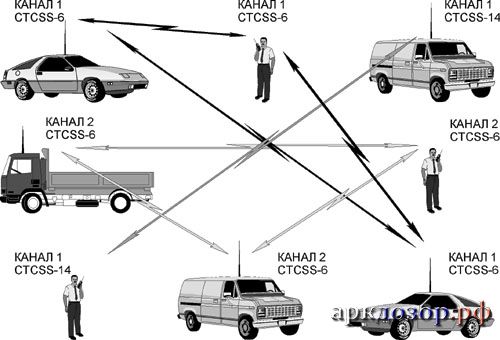

Связь с использованием CTCSS возможна только между абонентами, у которых совпадают частотный канал (частота) и субтон тонального шумоподавителя
#4
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
821 день назад
Коснемся кода DSC

Как уже выяснили CTCSS это низкочастотный сигнал посылаемый непрерывно вместе со словами которые мы передаем в эфир.

А код DSC это цифровая посылка перед началом сообщения. При передаче (нажатии клавиши PTT), радиостанция автоматически формирует цифровую посылку на рабочей частоте, соответствующую абоненту (группе абонентов).

Возможное количество цифровых комбинаций теоретически бесконечно, хотя стандартными являются 104 кода.

Не раз слышал что DSC круче цифра все таки, можно конечно сколько угодно спорить, но организация идентификации практически аналогична использованию CTCSS со всеми достоинствами и недостатками последней.
