Поговорим о частотах, субканалах и тонах.

частоты CB:LPD:PMR:FRS:KDR:GMRS,субканалы CTCSS,CDCSS,тоны DTMF
#1
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад
CB

CB (Citizen Band - гpажданский диапазон). Связь на этих частотах в России была pазpешена в 1988 г, и долгое время CB был единственным диапазоном для свободного пользования. Во всем мире этот диапазон выбран для гражданского применения не случайно. Радиоволны с частотой 27 МГц очень редко распространяются на большие расстояния за счет отражения от ионосферы. Однако, эти эффекты, так называемые "прохождения", появляются и на этих частотах, правда, преимущественно в летний период.

Благодаря большой длине волны (около 11 м) здесь еще выражены эффекты огибания препятствий, и дальность связи может быть больше по сравнению с более высокочастотными УКВ диапазонами, где она зачастую определяется прямой видимостью. За прошедшее время в этом диапазоне образовалась достаточно обширная сеть связи. В настоящее время, имея CB радиостанцию можно связаться с пожарной охраной, милицией, скорой помощью и так далее, напрямую или через специальные диспетчерские службы, которые окажут вам помощь, вызвав по телефону нужного абонента.

Таблица примерной усредненной дальности связи:

- Между портативными рациями - (от 1 до 5 км.)
- Между автомобильной и портативной рацией - (от 2 до 8 км.)
- Между автомобильными рациями - (от 15 до 25 км.)
- Между базовой и портативной рациями - (от 3 до 10 км.)
- Между базовой и автомобильной рациями - (от 15 до 35 км.)
- Между базовыми рациями - (от 30 до 80 км.)

При этом для портативных станций мощность передатчика около - 4 Вт, а для автомобильных и базовых станций - 4 или 10 Вт. Увеличение мощности автомобильных и базовых станций без увеличения высоты установки антенны, не приводит к существенному увеличению дальности связи. Это связано с так называемым расстоянием первого скачка, когда радиоволна претерпевает первое отражение от поверхности земли. Приемник, расположенный чуть дальше этого радиуса может вообще не принять сигнал передатчика, сколь бы он ни был силен. Его могут услышать, но иногда уже за несколько сотен или тысяч километров.

""

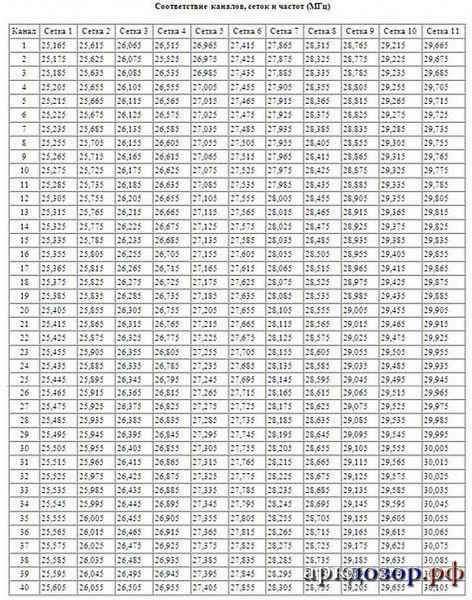

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

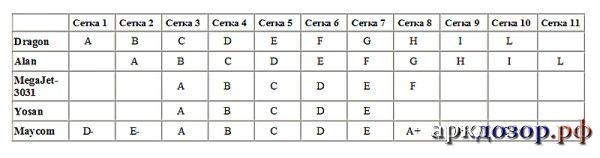

Соответствие европейских сеток CB и сеток радиостанций различных марок

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

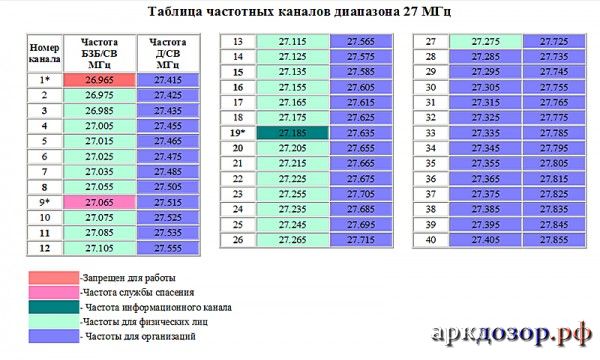

Рекомендуемый для использования частными лицами участок диапазона 27 МГц простирается от 26,965 МГц до 27,855 и охватывает 80 каналов двух сеток. Cтолбец 5 показывает частоты 40 канальных станций. Работа в полном диапазоне формально разрешена только при наличии радиолюбительской категории, начиная с 4-ой. Отечественные станции имеют ограниченное число каналов, как правило, от 1 до 3. Кроме того станции с ограниченным числом каналов не имеют так называемого канала "бедствия" - 27.065 мГц 9 канал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Допускается работа радиостанций с мощностью передатчика не более 10 Вт, а также радиостанций с классом излучения только АЗЕ, только J3E, только F3E или с несколькими классами излучений. В режиме J3E может использоваться верхняя или нижняя боковая полоса частот.

В одноканальных радиостанциях может использоваться любая радиочастота соответствующего диапазона, кроме номинала частоты 27065 кГц.

В многоканальных радиостанциях типа БЗЕ/СВ обязательно наличие частоты 27065 кГц (канал № 9 - бедствия и безопасности).

Частотные каналы с № I no № 40 - соответствуют международной нумерации, а каналы № 56, 62, 68, 70, 74 -национальной нумерации.

Канал № 9 (27065 кГц) станций БЗЕ/СВ является каналом бедствия и безопасности.

Канал № 19 (27185 кГц) станций БЗЕ/СВ рекомендуется использовать в качестве информационного канала для автомобилистов.
#2
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад
FRS

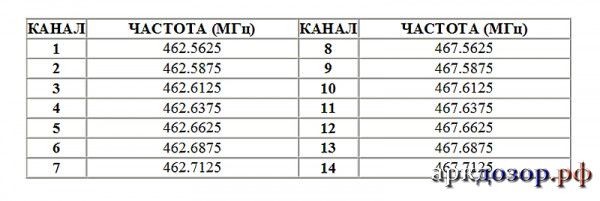

FRS (Family Radio Service - Семейная радиосвязь) УКВ диапазон, который включает в себя 14 симплексных радиоканалов с шагом 25 кГц. Мощность радиостанций чаще всего - 500 мВт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлецензионный и предназначен для использования на территории США и Канады. Для использования на территории Европы, в том числе и России запрещён. FRS - (462,5625- 467,7125 МГц), разрешена мощность до 0,5 Вт на территории США.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 1 февраля 2017 в 02:57)
#3
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад

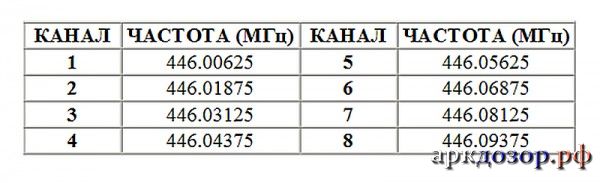

PMR

PMR (Personal Mobile Radio - Личное мобильное радио) диапазон включает в себя 8 симплексных каналов с шагом 12,5 кГц. Мощность радиостанций - 500 мВт. Обычно PMR-радиостанции оснащены CTCSS кодеком на 38 тонов. В этом диапазоне разрешается использование станций мощностью до 0,5 Вт на территории Европы и США.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
#4
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад
KDR

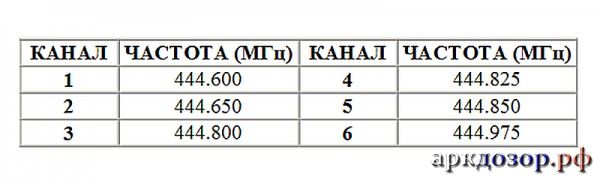

KDR (Kort Distanse Radio - радио коротких дистанций) диапазон включает в себя 6 симплексных каналов. Мощность радиостанций - 50-100 мВт.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
#5
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад
GMRS
GMRS (General Mobile Radio Service - Основная Подвижная РадиоСлужба) включает в себя 16 радиоканалов с шагом 25 кГц. Мощность радиостанций - от 1 Вт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлицензионный и предназначен для использования на территории США и Канады. В этом диапазоне различают нижний GMRS и высокий GMRS. Чаще всего в недорогих, не профессиональных рациях используется нижний GMRS, для расширения FRS диапазона. GMRS 462 МГц - (462,5625-462,7250 МГц), разрешена мощность до 2 Вт на территории США.

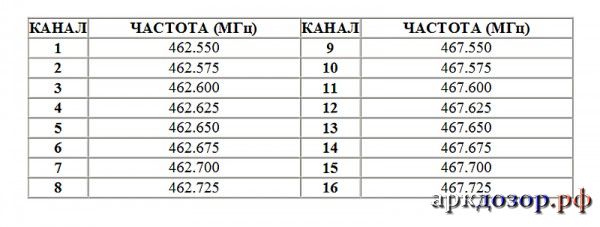

Таблица частот каналов GMRS.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

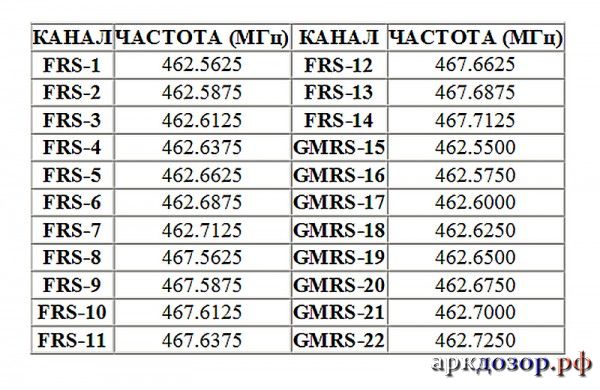

Таблица частот каналов FRS/GMRS.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


К сожалению, диапазоны FRS,KDR,GMRS запрещены к применению на территории России, так как на этих участках расположены частоты станций различных специальных служб,и можно понести наказание за помехи их работе.

Кроме CB легален LPD, а с 2005 года и PMR.

Хотя очень часто можно встретить у нас в продаже Радиостанции FRS/GMRS.
#6
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад

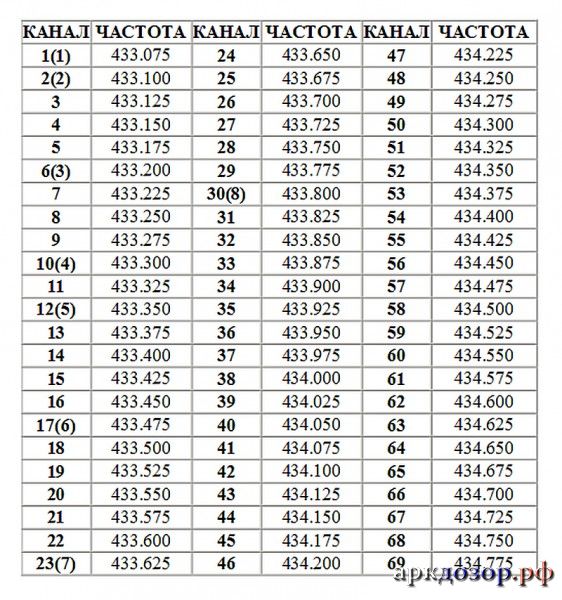

LPD

LPD (Lower Power Device - Маломощное устройство) дипазон в ключает в себя 69 симплексных каналов с шагом 25 кГц. Мощность радиостанций - 10 мВт. Обычно LPD-радиостанции оснащены CTCSS кодеком на 38 тонов. Диапазон безлицензионный и предназначен для использования на территории России и стран Европы.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


В скобках даны номера каналов 8 канальных станций

LPD
8 каналов


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


34 канал 433,900 Мгц Присутствуют помехи от 35-го канала
35 канал 433,925 Мгц Используется брелками и пейджерами сигнализаций, пультами ворот.
36 канал 433,950 Мгц Присутствуют помехи от 35-го канала
Редактировалось: 1 раз (Последний: 1 февраля 2017 в 03:33)
#7
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад
CTCSS

Тональный шумоподавитель ("пилот-тон") CTCSS (Continuous Tone-Coded Squelch System) является методом управления доступом в системах радиосвязи, основанный на присутствии в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости) на частотах ниже 300 Гц. В таблице выше приведен список используемых частот суб-тонов. Обычно их 64, но иногда 38 или 39.

Таблица всех CTCSS кодов

64 тона:


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


50 тонов:

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

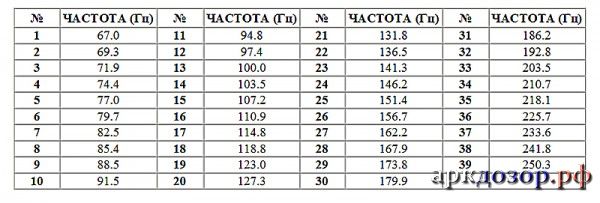

39 тонов:

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

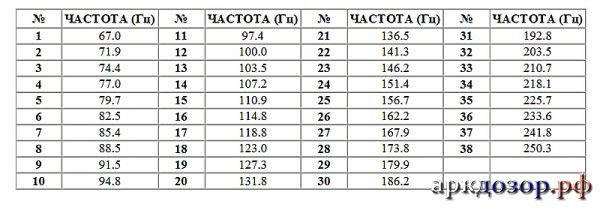

38 тонов:


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 1 февраля 2017 в 15:02)
#8
Модератор
Форест
Незаменимый помощник Медаль За активное участие в жизни клуба За личный вклад в развитие сайта Дорогой гость За организацию клубной поездки в Омск За личный вклад в развитие АРК "Дозор"
Сообщений: 532
Новосибирск
2495 дней назад
Таблицы DCS кодов

DCS 112 кодов:


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

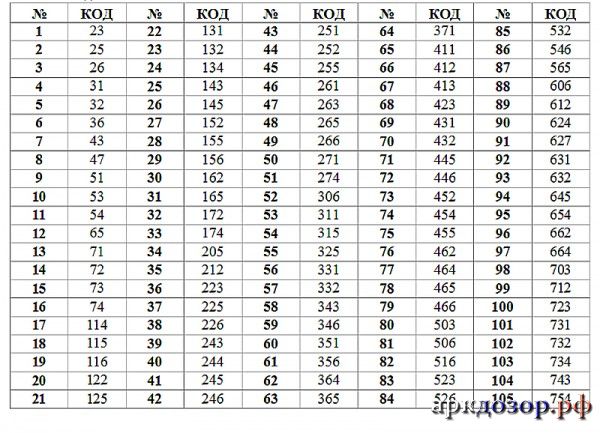

DCS 105 кодов:


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

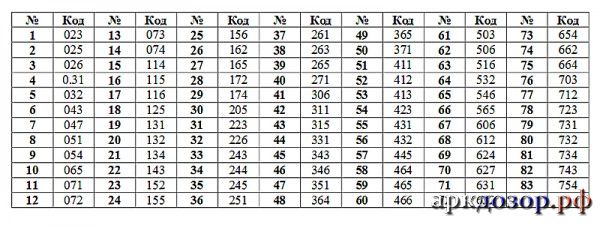

DCS 83 кода:

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 1 февраля 2017 в 15:19)
