#1
Администратор
Рената UB9MDZ
Медаль Корона За помощь одноклубнику Президент АРК "ДОЗОР" За Фото и Видео Отчёты Во Благо АРК "ДОЗОР" МежКлубное Сотрудничество! Мероприятие на высшем уровне
Сообщений: 2589
Омск
765 дней назад
Используются, если "магнитки" уже не хватает, а к дырке в крыше Вы еще не готовы.
Редактировалось: 2 раза (Последний: 30 сентября 2014 в 13:02)
АвтоРадиоКанал "Дозор"
""

Я желаю всем счастья!
#2
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
это только часть того что может быть изготовлено и установлено каждое крепление индивидуально и изготавливается под каждое авто отдельно , хотя есть и универсальные крепления но отличие между ними в том что изготовленныеи установленные являются более надежными но менее переносимыми с автомобиля на автомобиль
""
#3
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Крепление для сирио перформер на ниссан патфиндерДобавлено спустя 6 минут
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
на микроавтобус какой не помню класа мерседесаДобавлено спустя 7 минутЭто мои работы v
""
#4
Администратор
Рената UB9MDZ
Медаль Корона За помощь одноклубнику Президент АРК "ДОЗОР" За Фото и Видео Отчёты Во Благо АРК "ДОЗОР" МежКлубное Сотрудничество! Мероприятие на высшем уровне
Сообщений: 2589
Омск
765 дней назад

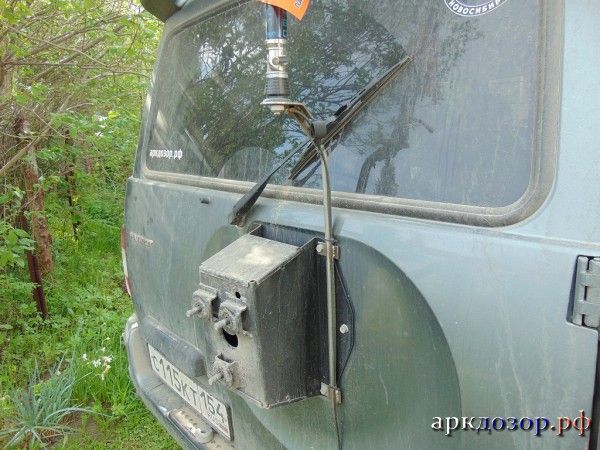

Установка антенны на кронштейн, на крыле багажника,
соединение кабеля в основании - пайка.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 27 сентября 2014 в 10:17)
АвтоРадиоКанал "Дозор"
""

Я желаю всем счастья!
#5
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
Ггг похож однако v
""
#6
Администратор
МОРЖ
Медаль За личный вклад в развитие клуба За личный вклад в развитие сайта Незаменимый помощник
Сообщений: 206
Карасук
13 дней назад
Крепление делается индивидуально на крыло богажника или как??? и как заказать???
""
;
#7
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
Да легко как сказал планета идите к лешему
""
#8
Администратор
Рената UB9MDZ
Медаль Корона За помощь одноклубнику Президент АРК "ДОЗОР" За Фото и Видео Отчёты Во Благо АРК "ДОЗОР" МежКлубное Сотрудничество! Мероприятие на высшем уровне
Сообщений: 2589
Омск
765 дней назад
МОРЖ:
Крепление делается индивидуально на крыло богажника или как??? и как заказать???
Заводской кронштейн с установленной на нём, например, Alan 9+ в течении двух лет в эксплуатации показывает себя нормально.
При замене антенны на Sirio TURBO 5000 кронштейн начинает расшатываться - Sirio тяжелее, больше по длине. И вот тут то возникает необходимость индивидуального подхода в изготовлении кронштейна. Нужен металл, и лучше - сталь толщиной не менее 3мм, который обеспечит необходимую жесткость.

Добавлено спустя 3 мин: Леший, сориентируй по срокам изготовления индивидуального кронштейна, и есть ли металл в наличии сейчас?
Чуть выше в теме есть фото.
Редактировалось: 4 раза (Последний: 30 сентября 2014 в 07:23)
АвтоРадиоКанал "Дозор"
""

Я желаю всем счастья!
#9
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
Изготовление сутки сталь есть
""
#10
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад

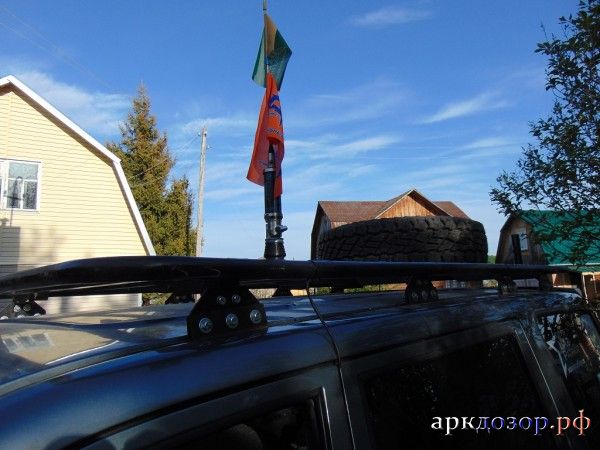

УУУУУ только закончил установку на Реленг с настройкой
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 30 сентября 2014 в 21:13)
""
#11
Администратор
Рената UB9MDZ
Медаль Корона За помощь одноклубнику Президент АРК "ДОЗОР" За Фото и Видео Отчёты Во Благо АРК "ДОЗОР" МежКлубное Сотрудничество! Мероприятие на высшем уровне
Сообщений: 2589
Омск
765 дней назад
Леший:
установку на рейленг
это как раз вариант "под крепление рейленга"?
АвтоРадиоКанал "Дозор"
""

Я желаю всем счастья!
#12
Опытный
Антибиотик
Сообщений: 649
Новосибирск
1905 дней назад

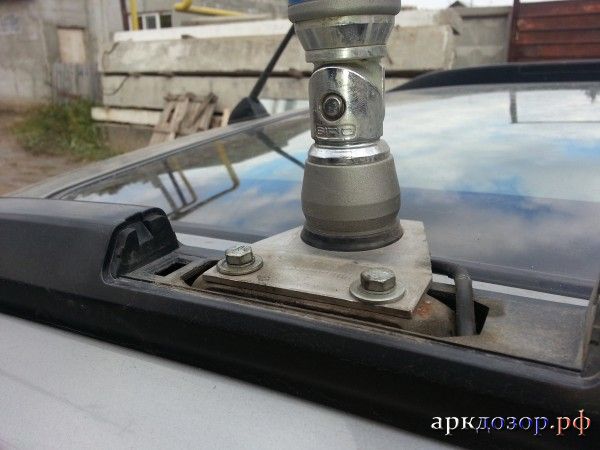

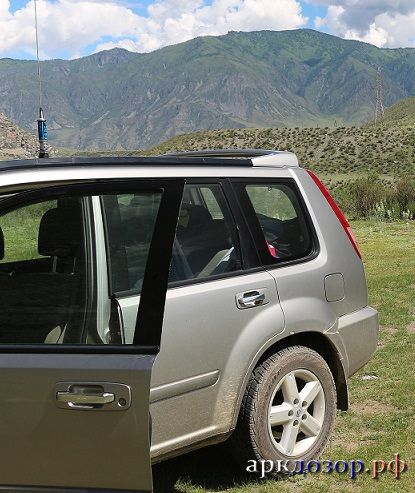

Установка антенны на ниссан икстрейл.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Собственно сам кронштейн. (был найден на просторах всемирной паутины)
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 2 раза (Последний: 4 октября 2014 в 18:28)
""
#13
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
Ура тема двинулась
""
#14
Наблюдатель
Такса
Сообщений: 33
Новосибирск
66 дней назад
Изначально установка была таковой.Кронштейн подсмотрел на Drive2.ru.При установке Optim cb 2001 из коробки на этот кронштейн КСВ получилось 1.4.Съездил к Ивану на Фабричную и с его помощью добились КСВ 1.3.Но всё таки кронштейн шалезяка и тоже являеться излучателем,что не есть хорошо.Проездив так год антенна немного поломалась,пришлось выточить из дюрали новую её часть где прикручивается катушка.В итоге сломалось литьё нижней части.Но после ремонта и установки на старое место старой антенны КСВ вышло 1.9.Новая антенна Optim Sirius 3000 На этот же кронштейн установка дала так же 1.9,так что пришлось перенести на кронштейн над водительской дверью.Опять же съездил к Ивану он посоветовал оставить так как есть.Сейчас Ксв 1.3.Получилось жостко сильной раскачки нет.Да и Sirius этот полегче 2001й будет.Новый кронштейн из нержавейки толщиной 2мм одет в термоусадку.Правда углы гнулись путём зареза болгаркой,так как вариант эксперементальный.Буду пробовать на листогибе гнуть из цельного куска.


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

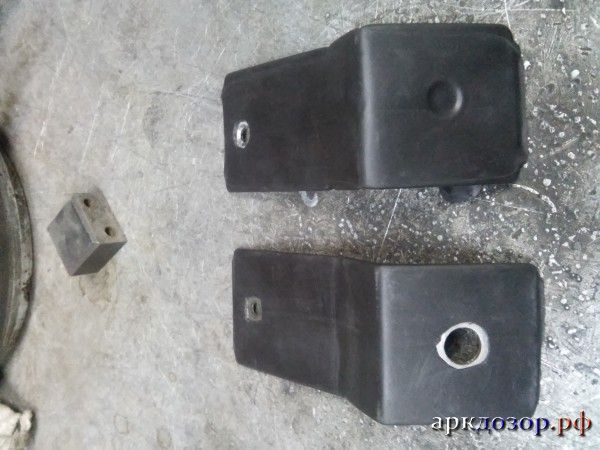

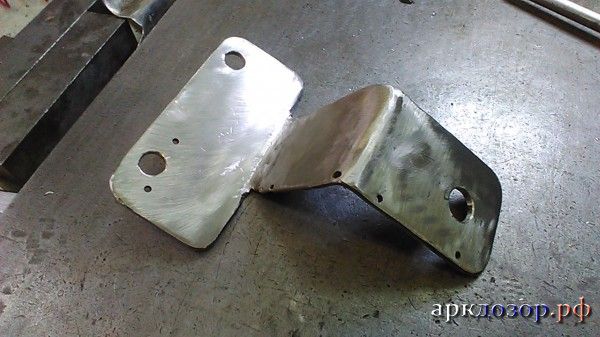

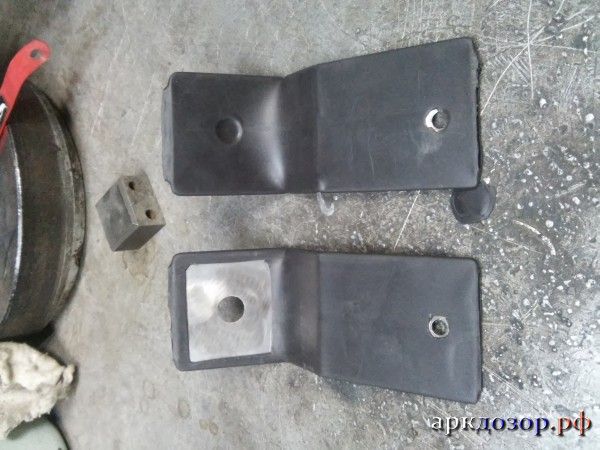

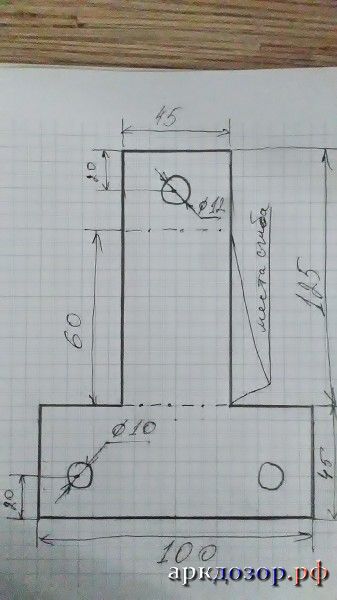

В итоге после всех танцев получилась цельногнутая штуковина.Зарезы на тестовом варианте были проварены аргоном,обработаны и усажены в термоусадку.
Если кому нужен такой задарю безвоздмезно ))) Телепон в подписи.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 8 раз (Последний: 24 апреля 2017 в 00:22)
Согласие есть продукт при полном непротивлении сторон.(8-девять шесть два-восемь три девять-сорокшесть-девяностосемь)
#15
Понимающий
Юпитер
Медаль За личный вклад в развитие сайта Исторические темы на сайте в интересной интерпретации Отличный фоторепортаж За личный вклад в развитие сайта
Сообщений: 161
Новосибирск
37 дней назад
Такса:
углы гнулись путём зареза болгаркой
Хочу внести свои пять копеек как слесарь. Никогда не подрезайте для сгиба. Надрезав, вы уменьшаете толщину металла, а при сгибе нарушается целостность материала. И, прощай, антенна! Лучше всего работать на листогибе или, на худой конец гнуть в тисах.
Рассекая огненные дюны, я сжигаю гитарные струны
#16
Наблюдатель
Такса
Сообщений: 33
Новосибирск
66 дней назад
Юпитер:

Такса:
углы гнулись путём зареза болгаркой
Хочу внести свои пять копеек как слесарь. Никогда не подрезайте для сгиба. Надрезав, вы уменьшаете толщину металла, а при сгибе нарушается целостность материала. И, прощай, антенна! Лучше всего работать на листогибе или, на худой конец гнуть в тисах.

Полностью согласен.Но в условиях когда только под рукой болгарин и два бруска гнуть двойку ровно не особо получается scratch Поэтому только и пришлось подрезать.Теперь зная точные углы загиба будет изготовлена версия цельногнутая.
Согласие есть продукт при полном непротивлении сторон.(8-девять шесть два-восемь три девять-сорокшесть-девяностосемь)
#17
Понимающий
Юпитер
Медаль За личный вклад в развитие сайта Исторические темы на сайте в интересной интерпретации Отличный фоторепортаж За личный вклад в развитие сайта
Сообщений: 161
Новосибирск
37 дней назад
Такса:
под рукой болгарин и два бруска гнуть двойку ровно не особо получается
Тяжко без инструмента. На тисах двойка гнется на ура. Тройку согнуть - приходится изрядно попыхтеть. Сам сегодня делал кронштейн из нержавейки 3 мм
Рассекая огненные дюны, я сжигаю гитарные струны
#18
Наблюдатель
Такса
Сообщений: 33
Новосибирск
66 дней назад
Юпитер:

Такса:
под рукой болгарин и два бруска гнуть двойку ровно не особо получается
Тяжко без инструмента. На тисах двойка гнется на ура. Тройку согнуть - приходится изрядно попыхтеть. Сам сегодня делал кронштейн из нержавейки 3 мм

Да на работе есть всё,но нет времени бегать из за замера каждого угла.А тут дома вышел зарезал загнул laugh
Осталось снять изделие и погнуть на работе не отходя от кассы.
Согласие есть продукт при полном непротивлении сторон.(8-девять шесть два-восемь три девять-сорокшесть-девяностосемь)
#19
Понимающий
Юпитер
Медаль За личный вклад в развитие сайта Исторические темы на сайте в интересной интерпретации Отличный фоторепортаж За личный вклад в развитие сайта
Сообщений: 161
Новосибирск
37 дней назад
Я делал шаблон из картона. По нему на работе и мучил листы металла
Рассекая огненные дюны, я сжигаю гитарные струны
#20
Наблюдатель
Такса
Сообщений: 33
Новосибирск
66 дней назад
Тоже делал из картона и из оцинковки.Но результат появился только из того из чего хотел сделать.Видимо что то с руками look
Согласие есть продукт при полном непротивлении сторон.(8-девять шесть два-восемь три девять-сорокшесть-девяностосемь)
#21
Понимающий
Юпитер
Медаль За личный вклад в развитие сайта Исторические темы на сайте в интересной интерпретации Отличный фоторепортаж За личный вклад в развитие сайта
Сообщений: 161
Новосибирск
37 дней назад

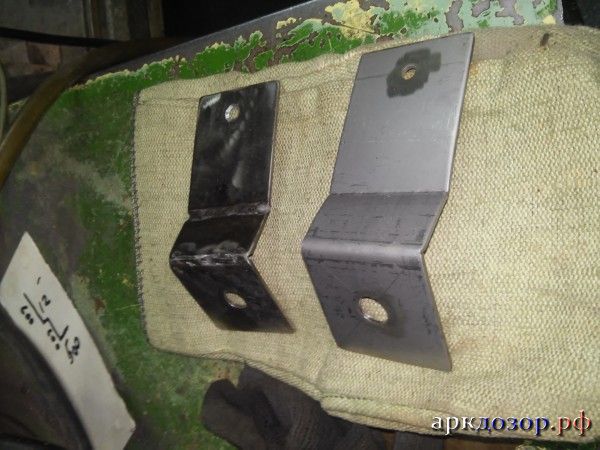

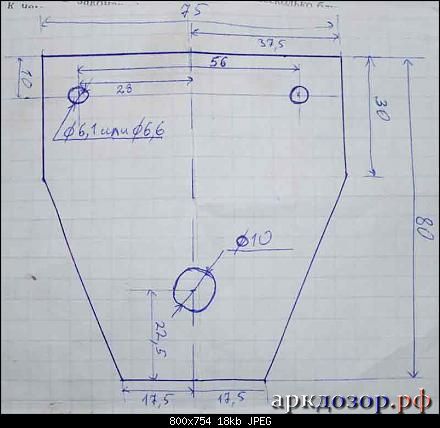

Внесу свои "5 копеек". Долго мудрил с прикидками, примерками, но кронштейн был сделан. Кронштейн для Toyota Caldina в T21* кузове. Чертеж:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Получится такая железяка:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Сразу скажу, что нержавейку обрабатывать было нелегко. Сталюка такая вот противная!

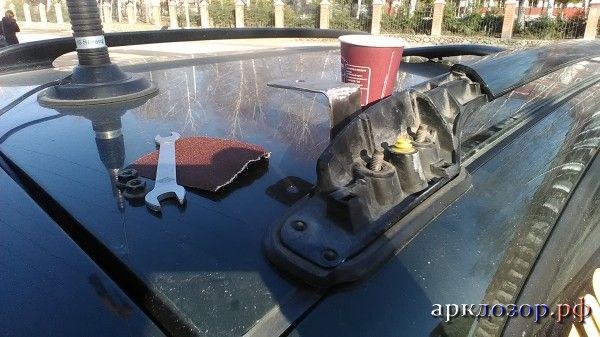

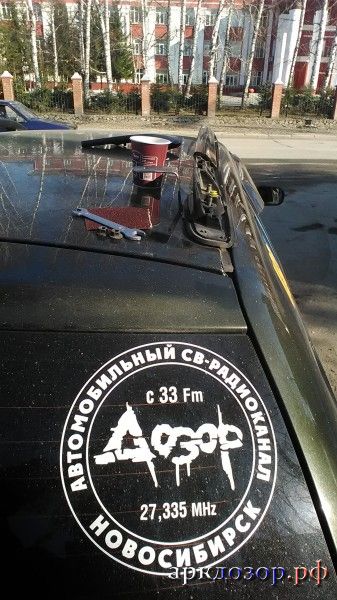

Ставим в задней части автомобиля. Снимаем заглушку рейлинга, откручиваем гайки, приподнимаем край рейлинга. Берем наждачку и сдираем ЛКП под основанием рейлинга. Это важно! Должна быть честная масса между кронштейном и кузовом автомобиля. И чем больше площадь массы, тем лучше. Так что эта мера просто необходима. Зачистил, слегка покрыл голый металл пленкой смазки "циатим-201". Устанавливаем крон на шпильки, прижимаем основанием рейлинга и притягиваем гайками.
Получится такая картина:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

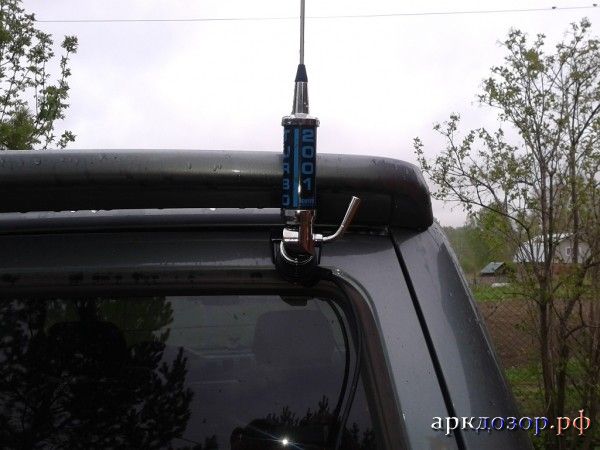

Вот так выглядит установленная антенна:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Рассекая огненные дюны, я сжигаю гитарные струны
#22
Администратор
Рената UB9MDZ
Медаль Корона За помощь одноклубнику Президент АРК "ДОЗОР" За Фото и Видео Отчёты Во Благо АРК "ДОЗОР" МежКлубное Сотрудничество! Мероприятие на высшем уровне
Сообщений: 2589
Омск
765 дней назад
Юпитер:
Вот так выглядит установленная антенна:
Настоящая! Какого КСВ удалось добиться?
АвтоРадиоКанал "Дозор"
""

Я желаю всем счастья!
#23
Понимающий
Юпитер
Медаль За личный вклад в развитие сайта Исторические темы на сайте в интересной интерпретации Отличный фоторепортаж За личный вклад в развитие сайта
Сообщений: 161
Новосибирск
37 дней назад
Рената UH9OAU:
Какого КСВ удалось добиться?
Если я не ослышался, Планета сказал, что КСВ=1,3. Ничего не обрезали и не откусывали. Укрепили как положено кронштейн и "помолились" немного на полотно антенны 0168
Рассекая огненные дюны, я сжигаю гитарные струны
#24
Наблюдатель
Буксир
Сообщений: 9
Новосибирск
1217 дней назад

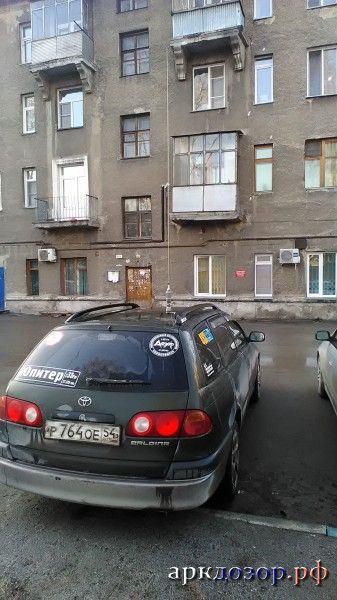

Доброго времени суток!
Отпишу о своих кронштейнах.

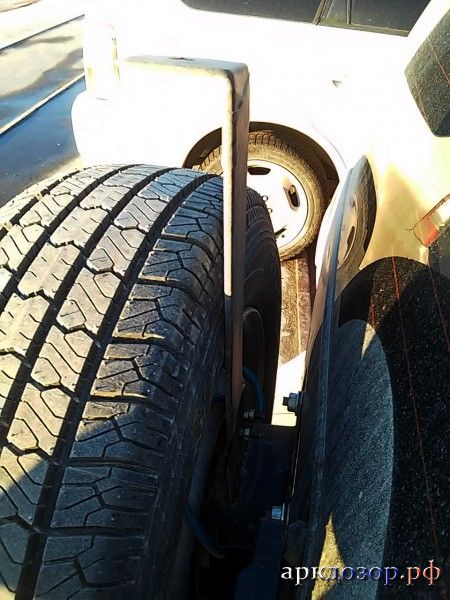

Изначально пробовал установить антенну на заднюю дверь.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Но наличие спойлера и прогиб отбортовки двери при раскачивании антенны заставили отказаться от задуманного.
Почесал репу и не нашел ничего умнее, чем украсть идею...
и сделать так...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

При настройке выяснилось, что место установки не самое оптимальное. Стойка не даёт достаточной массы.
КСВ которого удалось добиться оказался 1,6. Дальнейшая подгонка грозила потерей 15 см. полотна антенны.
Решил поездить так...
Эксплуатация в поездке с группой единомышленников показала, что связь неразборчивая- меня попросту не слышали.
Катался по городу в качестве слушателя года полтора. Неоднократно въезжал в гараж с торчащей антенной, она выгибалась дугой но выдерживала.
Сгонял к Планете, обнаружилось, что КСВ=1.8
Отвратительную связь списал на место установки.
Решил использовать противовес...
""

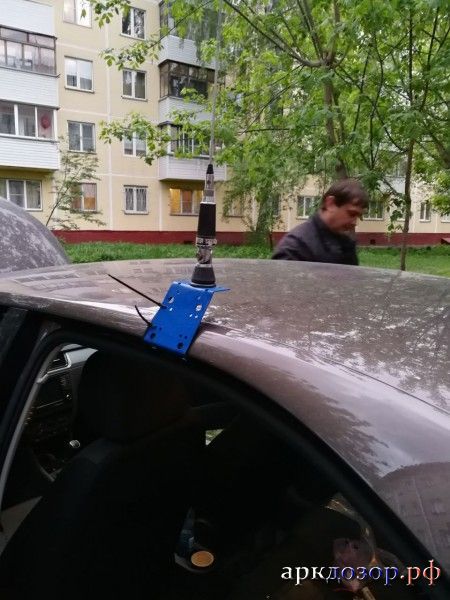

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

И прикрутить к нему антенну
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

После тщательной зачистки площадки намерили КСВ=1,1
Моей радости не было предела!
Однако оказалось, что и в этом варианте связь не очень разборчива.
Но тут или родовая травма Мегажути или дефекты речи.
На новом месте антенна прожила 2 недели пока не встретилась с кедром на Каракольских озерах. cry
О ремонте антенны отпишу позже.
Редактировалось: 1 раз (Последний: 13 октября 2017 в 19:19)
#25
Администратор
Планета
Медаль За личный вклад в развитие клуба Всегда в эфире! За огромный вклад в развитие клуба! За личный вклад в развитие сайта Великолепное мероприятие За отзывчивость Мероприятие на высшем уровне
Сообщений: 673
Новосибирск
63 дня назад
Буксир:
На новом месте антенна прожила 2 недели пока не встретилась с кедром на Каракольских


Был бы складной узел антенна бы выжила
я птицу ловил на трассе, шёл 130 полотно погнуло, антенну сложило, катушка живая
Редактировалось: 1 раз (Последний: 29 декабря 2017 в 20:59)
""


R9OEC
DMR ID 2509127
Я в Телеграм
@Planeta_R9OEC
#26
Гуру
Шкодник
Медаль Всегда в эфире! Радиолюбитель с Большой Буквы Великолепное мероприятие Незаменимый помощник
Сообщений: 1958
Новосибирск
49 дней назад
я на королле перевернулся антенна как стояла так и стоит laugh
На том стояла и стоять будет русская земля
#27
Администратор
Планета
Медаль За личный вклад в развитие клуба Всегда в эфире! За огромный вклад в развитие клуба! За личный вклад в развитие сайта Великолепное мероприятие За отзывчивость Мероприятие на высшем уровне
Сообщений: 673
Новосибирск
63 дня назад
Шкодник:
я на королле перевернулся антенна как стояла так и стоит
Это же ты
""


R9OEC
DMR ID 2509127
Я в Телеграм
@Planeta_R9OEC
#28
Администратор
Планета
Медаль За личный вклад в развитие клуба Всегда в эфире! За огромный вклад в развитие клуба! За личный вклад в развитие сайта Великолепное мероприятие За отзывчивость Мероприятие на высшем уровне
Сообщений: 673
Новосибирск
63 дня назад

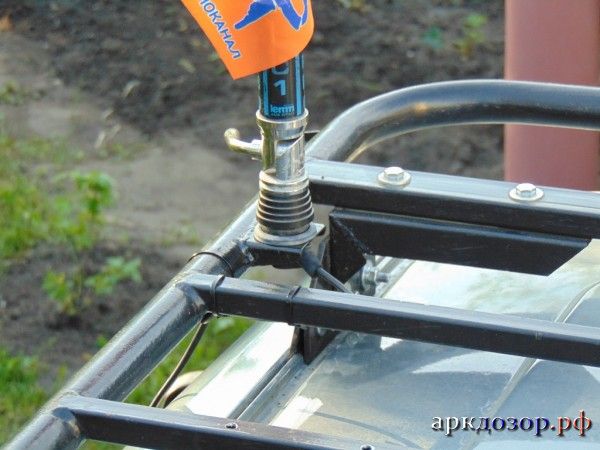

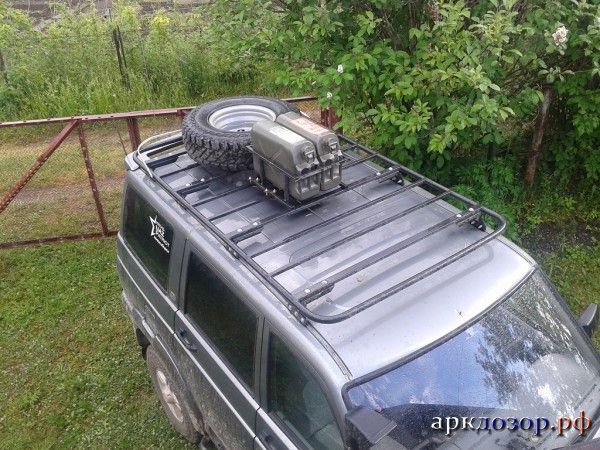

Вот ещё варианты :
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""


R9OEC
DMR ID 2509127
Я в Телеграм
@Planeta_R9OEC
