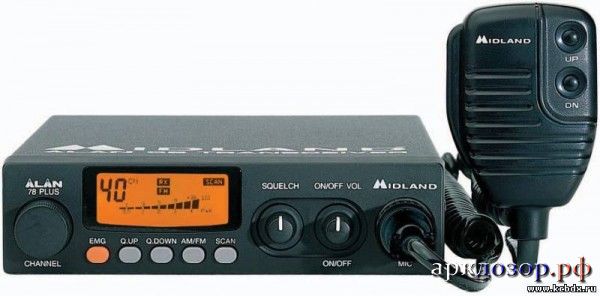

Автомобильная радиостанция ALAN 78 Plus представляет собой недорогой трансивер, разработанный для связи в гражданском си-би диапазоне (27 MHz).

Так же как и модель ALAN 100 Plus, эта радиостанция относится к бюджетному сегменту и имеет типовые схемотехнические решения, а так же характеристики приемника. При этом рация ALAN 78 Plus выгодно отличается как конструктивным исполнением, так и наличием некоторых важных функциональных особенностей.

Несмотря на достаточно компактные габариты (что удобно при установке в любом автомобиле), станция имеет крупный дисплей с яркой оранжевой подсветкой. Другое важное преимущество ALAN 78 Plus - предельно широкий диапазон рабочих частот (400 каналов). Достаточно практичная особенность - свободный канал найти можно всегда.

Обратите внимание: относительно многих бюджетных моделей, ALAN 78 Plus имеет увеличенную до 8 Вт выходную мощность передатчика. При этом радиостанция обеспечивает устойчивую и разборчивую связь на расстоянии до 12-20 км в городе и до 25-30 км на открытой местности.

Инструкция для ALAN 78 PLUS (на русском языке).

ОСОБЕННОСТИ ALAN 78 Plus:

Крупный дисплей с фоновой подсветкой (отображение: номер канала, уровни вых. мощности передатчика и принимаемого сигнала, режимы работы и т.д.)
Компактная тангента с кнопками переключения каналов (UP/DOWN)
Режим авто-сканирования на приеме
Регулируемый шумоподавитель (как и у всех моделей, в названии которых присутствует "plus")
Функция быстрого переключение каналов (Q.UP/Q.DOWN)
Канал экстренной связи
Разъем для подключения внешнего измерителя уровня сигнала
Возможность подключения внешнего динамика
Функция автоподстройки частоты
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ALAN 78 Plus
Частотный диапазон 26,965-27,855 МГц
Количество каналов 400 AM, 400 FM
Стабильность частоты 0,001 %
Диапазон рабочих температур -10 / + 55 0С
Питание 13,8 (+/- 15%) В
Габариты (ШxГxВ) 139x182x37 мм
Вес 860 г
Начало продаж май 2005 г
(с 8 Вт передатчиком с 2008 г.)
ПЕРЕДАТЧИК
Выходная мощность 8 Вт
Тип модуляции AM (глубина 85 %), FM (девиация 1,8 kHz)
Отношение сигнал/шум 40 dB
Потребление в режиме передачи 1,3 А
ПРИЕМНИК
Тип супергетеродин с двумя ПЧ
(первая 10,695 MHz, вторая 455 kHz)
Чувствительность (S/N 20 dB) 0,5 μV (AM и FM)
Избирательность по соседнему/зеркальному каналу 65 dB
Коэффициент нелинейных искажений (на частоте 1 kHz) < 8%
Потребление в режиме приема 450 mA
Комплектация - Рация ALAN 78 Plus, тангента, кабель подключения питания, кронштейн крепления для автомобиля, инструкция.
