AnyTone AT-5289

#1
Знающий
Леший
Сообщений: 334
Новосибирск
72 дня назад
""

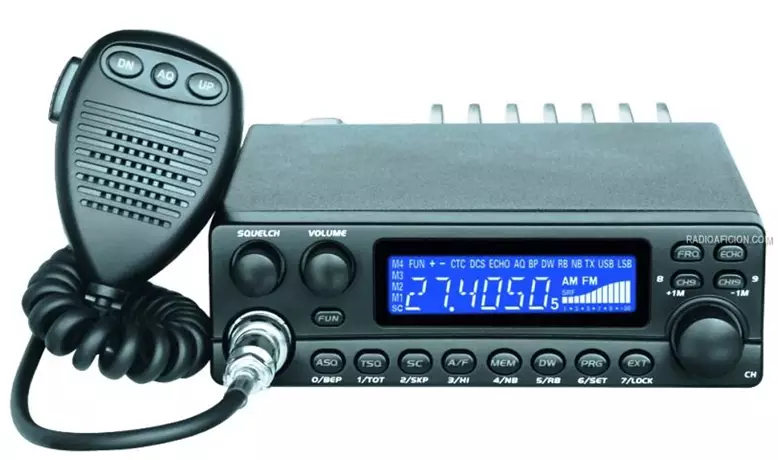

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

И его ТТХ:
Basic function:
AM PEP Max:60W FM Max:50W
ASQ function
Scan Function
Emergency call
CTCSS/DCS code
Beep function
Key lock function
TOT function
Memory Channel
NB/ANL
Roger beep and Echo
Key programming
PC programming
VFO mode
Busy channel lockout
Specification:
TX frequency range
A: 25.615~26.055 MHz
B: 26.065~26.505 MHz
C: 26.515~26.955 MHz
D: 26.965~27.405 MHz
E: 27.415~27.855 MHz
F: 27.865~28.305 MHz
Number of Channels 240
Antenna impedance 50*
Temperature -20*~+60*
Power supply 13.8VDC*15%(11.7~15.8V)
Grounded method Cathode
Current Transmitting(max) 2.6A
Current(Receiving) 600mA
Dimension(LxWxH) 158x138x148mm
Weight 833g
Receiver
Sensitivity 0.8uv(AM) 0.5uv(FM)
Squelch level 0.5uv~1000uv
Audio output power 1W 8*(10%)
Audio distortion 5%
Audio frequency 0.4*2.4KHz
First intermediate frequency 10.695MHz
Second intermediate frequency 455KHz
Noise 45dB
Transmitter
Output power 8W
Frequency tolerance *5ppm
Spurious Radiation *-70dB
Max current 2A
AM modulation 90%*5%
Max. deviation *2KHz

Package include:
AT-5289N Mobile Radio
Microphone
Wire and mounting frame
Optional accessory: programming cable
Прикрепленные файлы:
picture-picblock-a-1_5492807cda690.png | 23,04 Кб | Скачали: 1333 раза
Редактировалось: 1 раз (Последний: 9 февраля 2015 в 22:50)
""
#2
Опытный
Антибиотик
Сообщений: 649
Новосибирск
1905 дней назад
Основные технические характеристики
Режим модуляции AM/FM
AM PEP макс 60 Вт
FM Max 50 Вт
Частотный диапазон 28.000-29.700 МГц 25.615-31.105 МГц (программируемый)
Сопротивление антенны 50 Ом
Напряжение питания 13.2 В
Габаритные размеры (мм) 15.8X4.8X16.5 (ШхВхД)
Масса 1.1 кг
Передатчик
Погрешность частоты +/-300 Гц
Выходная мощность AM: 4 Вт; FM: 18-45 Вт
Помехи передачи Ниже 4 нВт (-54 дБнм)
Звуковой ответ 300 Гц - 3 кГц в AM/FM
Испускаемая мощность соседнего канала <20 мкВт
Чувствительность микрофона 3 мкВ
Сила тока Макс. 11 А
Искажение модулированного сигнала <5%
Приемник
Макс. чувствительность при 20 дБ SINAD 0.8 мкВ-113 дБм FM 1.5 мкВ-103 дБм AM
Частотные характеристики 300 Гц - 3 кГц в AM/FM
Избирательность по соседнему каналу 60 дБ
Макс. мощность звука 3 Вт
Чувствительность шумоподавления Мин. 0.2 мкВ-120 дБм; макс 1 мкВ-47 дБм
Сила тока 0.3 А номинальная/1.2 А наибольшая
Сайт производителя на русском
Вот бы у них оптом заказать плату ctcss и воткнуть её в наши OPTIMы
Редактировалось: 3 раза (Последний: 21 декабря 2014 в 11:29)
""
#3
250
Интересующийся
250
Медаль За личный вклад в развитие клуба
Сообщений: 108
Новосибирск
1872 дня назад
Какие то сомнительные "Основные технические характеристики", вот например:
> Макс. чувствительность при 20 дБ SINAD 0.8 мкВ-113 дБм
и тут же:
> Чувствительность шумоподавления Мин. 0.2 мкВ-120 дБм;
это как же у них так получилось сделать, что шумодав слышит что-то ниже чем уровень собственных шумов приёмника.

Ну да ладно, лирика всё это, не лирика это - декодер в станцию наверно не очень нужен, он нужен в репе, ведь она главный источник мощных помех и "слабое" звено системы связи, а кодер CTCSS в оптимах и так есть, там только ноги некие на разъёме расширения замкнуть и будет CTCSS на передачу.
Когда с небес, по воде и по тверди придут роботы убивающие, бежать будет некуда и прятаться негде, придете вы ко мне и обретете спасение на время отведенное разумом вселенной.
